1.高壓充氣柜概述
1.1高壓充氣柜全體結構
GZX-40.5kV柜式氣體絕緣金屬封鎖開關設備（簡稱高壓充氣柜)為SF6氣體絕緣金屬外殼固定式開關柜，是三相溝通母線分段的戶內成套裝置，其結構如圖1所示。
圖1所示高壓充氣柜首要由斷路器室、二次室、CT室及柜后電纜室組成，上述幾局部一起合作完成對供電體系和負荷的操控、何護及檢測。
1.2直流電源在開關柜中的效果
高壓充氣柜采用的SET系列直流-直流改換開關電源由深圳斯特克電子技術開發有限公司開發，適用于尋呼機功放、電力體系、集群體系、挪動通訊基站等通訊體系領域。電力體系中，該電源模塊首要用于開關柜內二次信號回路及PLC操控器電能供給，完成后臺機和保護裝置對開關柜狀況的實時監控及操控。
2.存在問題及緣由分析
2.1存在問題

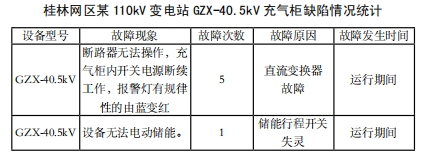

桂林網區某110kV變電站現有的高壓充氣柜缺點頻發，根據作業值班人員提供的數據，該類型高壓充氣柜僅2012~2013期間發生缺點次數及實踐缺點部位(表所示)。
由表1可知，該類型高壓充氣柜在同一110kV變電站一年時刻同一毛病發生率高達82.3%，已嚴峻影響到供電可靠性。
2.2緣由分析
2.2.1開關電源模塊散熱設計不合理:直流改換器的過熱保護值為80℃。當溫度抵達70℃時，裝置毛病報警燈亮，過熱保護不動作;當溫度抵達80℃時，裝置毛病報警燈繼續亮，過熱保護動作，切斷電源，裝置作業指示燈滅。經查詢分析，該電源模塊內部元器件設計過分緊湊，引起散熱不良，構成其頻頻退出作業。
2.2.2作業環境影響:該110kV變電站地處工業中心，其四周粉塵污染嚴峻，在這種作業環境下，開關電源由于靜電吸附緣由極易構成內部粉塵堆積，然后引起開關電源IGBT等開關元件散熱功能降落，觸發電源模塊熱保護啟動。因此，杰出的防塵辦法對前進開關電源散熱功能有較好的效果。
3.改進辦法
3.1在裝置功率元件一側加裝散熱片，并于散熱片上面裝設慣例風扇，然后擴展散熱面積，加強空氣流通，起到散熱降溫效果，如圖3所示改進前后表明圖。
3.2在裝置本體進風孔加防塵網，避免塵埃進入裝置內部，設備保護人員定時對濾網中止清掃，然后減輕元器件表面覆塵，利于裝置正常散熱，如圖3所示加裝防塵網后開關電源表明圖。對裝置實施上述改進后，其改進前后對比如圖4所示。
4.實施成果

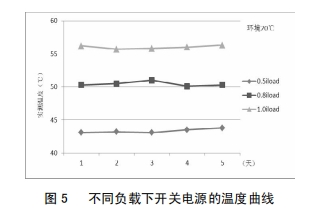

改進后，為考證改進效果，對開關電源分別在0.5倍、0.8倍及1.0倍負載下中止了為期5天的帶負荷實驗，圖5為不同負載下開關電源的溫度曲線，由圖5可知，跟著負荷的增大，開關電源問題全體呈上升趨向;負載不變的狀況下，同一溫度曲線底子堅持滑潤;開關電源在額定負載下作業，最高溫度不超越57℃，未達報警值，開關電源可靠性得到明顯前進。
5.定論
5.1散熱不良是引起開關電源毛病頻發的首要緣由。
5.2加裝散熱片及防塵網有用的加強了開關電源的散熱功能，開關電源的全體功能得到了優化。
5.3為進一步提高開關電源的功能，倡議相關人員定時對新裝防塵網中止清算，以增強開關電源的空氣流通。
5.4本文提出的散熱及防塵改進辦法對其它應用也有一定自創意義。
